Bankhaken

Beschreibung:

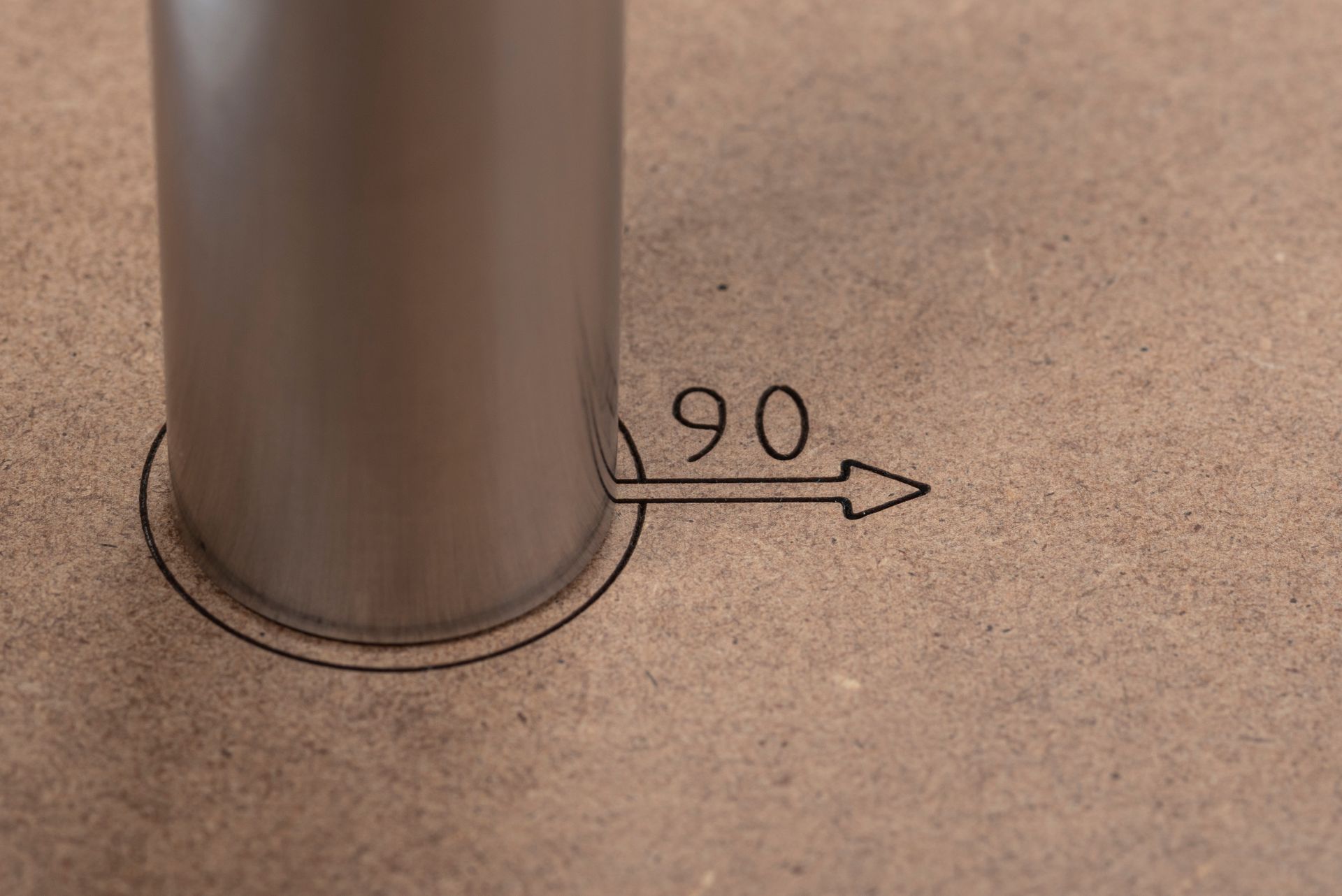

Die doppelseitigen Vario-Bench-Bankhaken werden genutzt, um Führungsschiene und Werkstück zueinander im gewählten Winkel hochgenau auszurichten. Natürlich lassen sich diese auch für andere Aufgaben in Verbindung mit der Vario-Bench-Platte oder auch anderen Lochrastertischen mit 20mm Löchern nutzen, z.B. als Werkstückanschlag.

Diese Bankhaken verfügen über einige Besonderheiten:

1. Die Durchmesser der Bankhaken sind perfekt auf die Durchmesser der Vario-Bench-Platte abgestimmt. Die Toleranzen sind so eng, dass Sie die Bankhaken von der Unterseite der Platte in die Löcher der Vario-Bench Platte stecken könnten, ohne dass diese beim Loslassen herausfallen würden! Das geht nur mit einer auf wenige hundertstel Millimeter optimierten Toleranz zwischen dem Lochdurchmesser der Platte und dem der Bankhaken. Gröbere Toleranzen würden sich negativ auf die Winkelgenauigkeit auswirken. Die Bankhaken verfügen ausserdem über ein stirnseitiges M8-Gewinde und lassen sich mit den mitgelieferten Rändelschrauben von der Plattenunterseite her verschrauben. Das kann insbesondere dann Sinn machen, wenn man das Werkstück mit Spannelementen gegen die Bankhaken fixieren möchte. Natürlich lassen sich die Bankhaken auch in Lochrasterplatten anderer Hersteller verwenden sitzen, dort aber nicht ganz so stramm.

2. Bereits ein minimales Aufquellen der Vario-Bench Platte würde natürlich dazu führen, dass die Bankhaken nicht mehr montierbar sind. Die Vario-Bench Platte ist ja aus MDF, und wie alle Holzwerkstoffe kann sich auch MDF in der Dimension verändern - wenn auch längst nicht so stark wie Massivholz. Und wer verfügt schon über eine Werkstatt mit - über das Jahr gesehen - völlig gleichmäßiger Luftfeuchtigkeit und Temperatur im optimalen Bereich ? Deswegen sind alle mir bekannten Bankhaken und Vorrichtungen, die für 20mm Lochrastertische gemacht sind, deutlich kleiner als 20mm und haben daher also Spiel. Das ist für die meisten Anwendungen auch völlig o.k., aber hier geht es ja darum, mit den Bankhaken einen Bearbeitungswinkel zu definieren, und Sie wissen ja: Kleine Ungenauigkeiten tun sich gern zusammen. Um die Problematik zu lösen, verfügen die Bankhaken über zwei nutzbare Enden mit minimal unterschiedlichen Durchmessern (weniger als 1/10mm). Sollte also die MDF-Platte tatsächlich einmal quellen, brauchen Sie die Bankhaken einfach nur mit dem etwas dünneren Ende (Querloch nach unten zeigend) zu montieren. Eine Alternative wäre ein Bankhaken mit symmetrisch veränderlichem Enddurchmesser gewesen. Hierbei wäre aber sicherzustellen, dass der Bankhaken nicht abkippt, wenn z.B. das Werkstück dagegen gedrückt wird. Technisch ist das möglich aber der Fertigungsaufwand wäre so hoch, dass die Bankhaken ein Mehrfaches der jetzigen Lösung kosten würden.

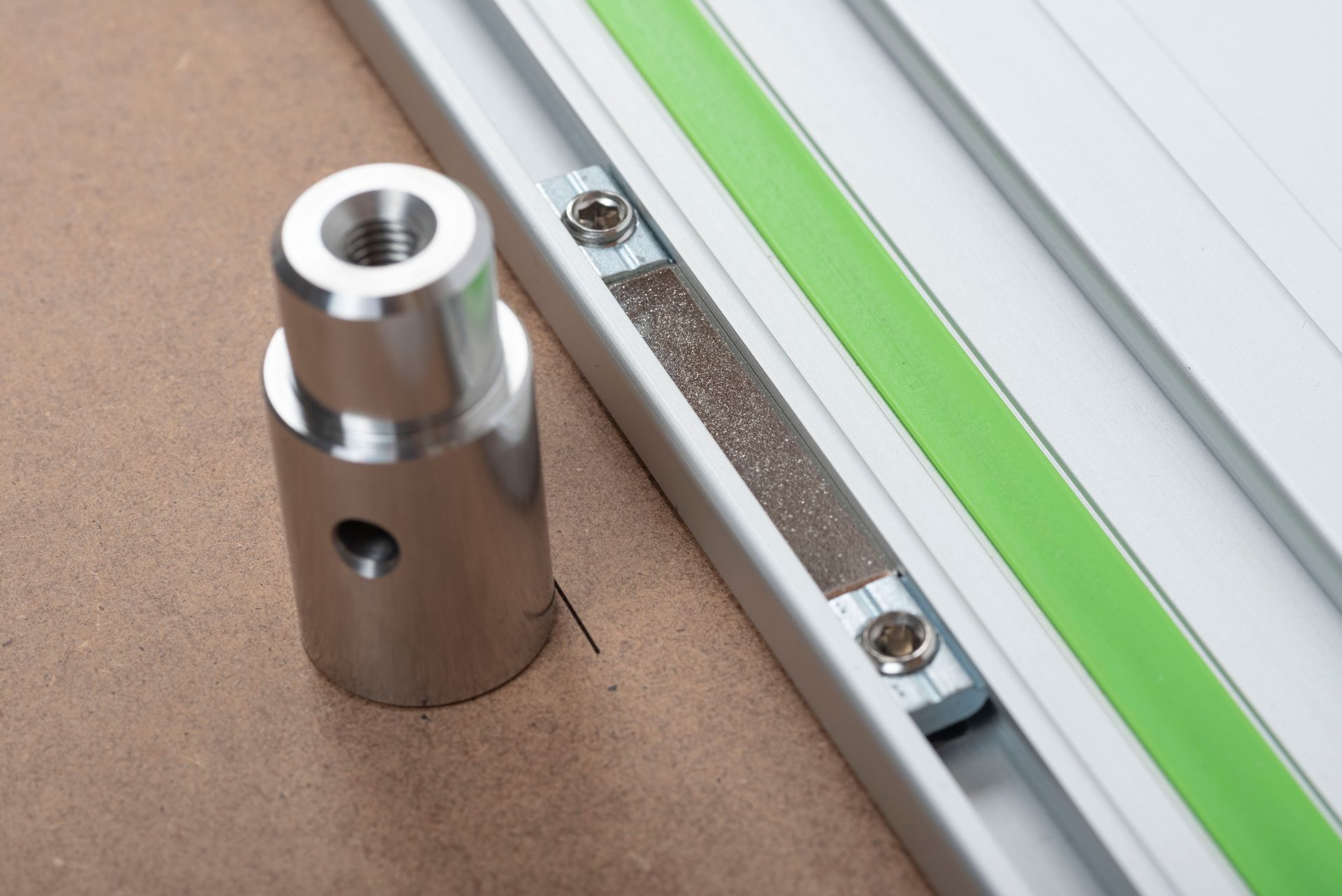

3. Die Bankhaken sind aus einem magnetischen Edelstahl gefertigt. Wenn Sie über eine Führungsschiene von Festool, Makita oder Triton verfügen, können Sie die optional erhältlichen Magnete in deren äußere Nut einschieben und so verschieben, dass die Magnete auf der Höhe der Bankhaken liegen. Die Magnete sorgen dann dafür, dass die Führungsschiene immer satt an den Bankhaken anliegt. Man muß das ausprobiert haben - die Magnete sind wirklich sehr stark !

4. Die Bankhaken haben alle ein Querloch. Das macht sie nicht gerade billiger, schont aber Ihre Nerven, falls ein Bankhaken doch einmal zu stramm sitzt oder Sie die Rändelschrauben genutzt und etwas zu fest angezogen haben. Wenn Sie diese dann nicht mehr so einfach lösen können, brauchen Sie keine Zange zu nutzen mit der Sie die Oberfläche der Bankhaken beschädigen würden, sondern stecken einfach einen Schraubenzieher o.ä. durch das Querloch und haben das perfekte Widerlager.

5. Es gibt zwei verschieden lange Bankhaken. Je nach verwendeter Säge und Werkstückstärke könnte die Säge an den langen Bankhaken anstossen. Daher können Sie die kurzen Bankhaken bei flachen Werkstücken (für die Führungsschiene)  nutzen und die Hohen bei dickerem Material. Insgesamt können somit Materialstärken von bis zu 57mm bearbeiten (bzw. 74mm, wenn man die Führungsschiene an dem verjüngten Bereich anlegt); die Führungsschiene sollte auf einer Höhe von mindestens 8mm an den Bankhaken anliegen.


Vorteile:

• Durchmesser perfekt auf Lochdurchmesser der Vario-Bench abgestimmt
• Zwei Endbereiche mit minimalen Durchmesserunterschied können Aufquellen von Arbeitsplatte ausgleichen
• Gefertigt aus magnetischem Edelstahl, kompatibel mit Magnetset
• Kompatibel mit Vario-Hooks
• Querloch erlaubt einfaches Lösen der Rändelschrauben, wenn zu fest angezogen

• Präzise gefertigt in Deutschland

Technische Daten:

• Längen: 67 (Mittelteil 34mm) und 98 mm (Mittelteil 65mm)
• Durchmesser Mittelteil: 25 mm
• Durchmesser Enden: 19,90mm und 19,97mm
• Material: magnetischer Edelstahl

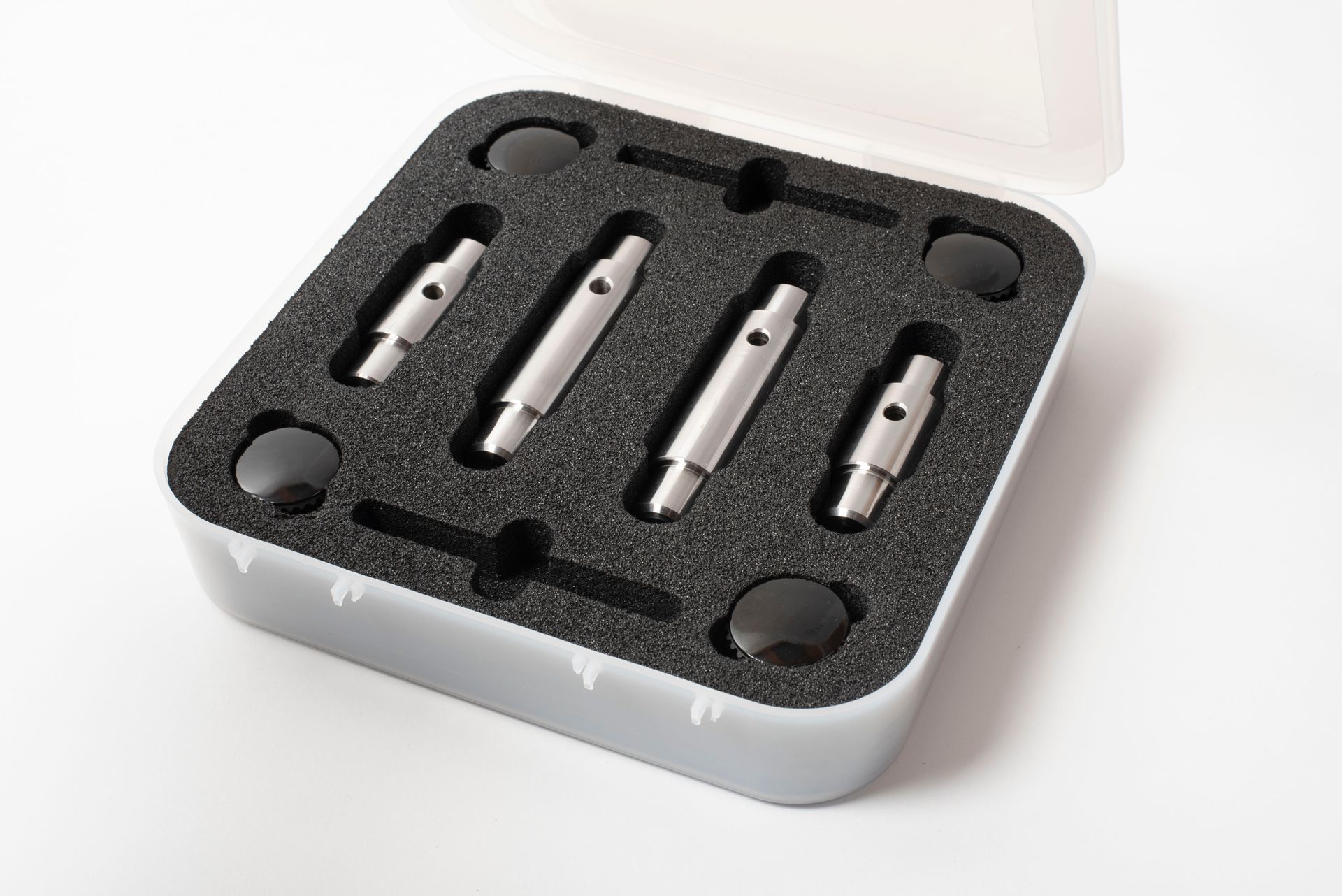

• Lieferumfang: 1 Paar Bankhaken lang, 1 Paar Bankhaken kurz, 4 Stck. Rändelschrauben M8 in Kunstoffbox mit Schaumstoffeinsatz (dieser hat auch noch Aussparungen für die Abstandhalter die Teil des Magnetsets sind)
• Gebrauchsmuster-geschützt


Bezug:

https://www.sautershop.de/bankhaken-set-vario-bench-lang-kurz-sa-vb-bdog-x4

Beschreibung:

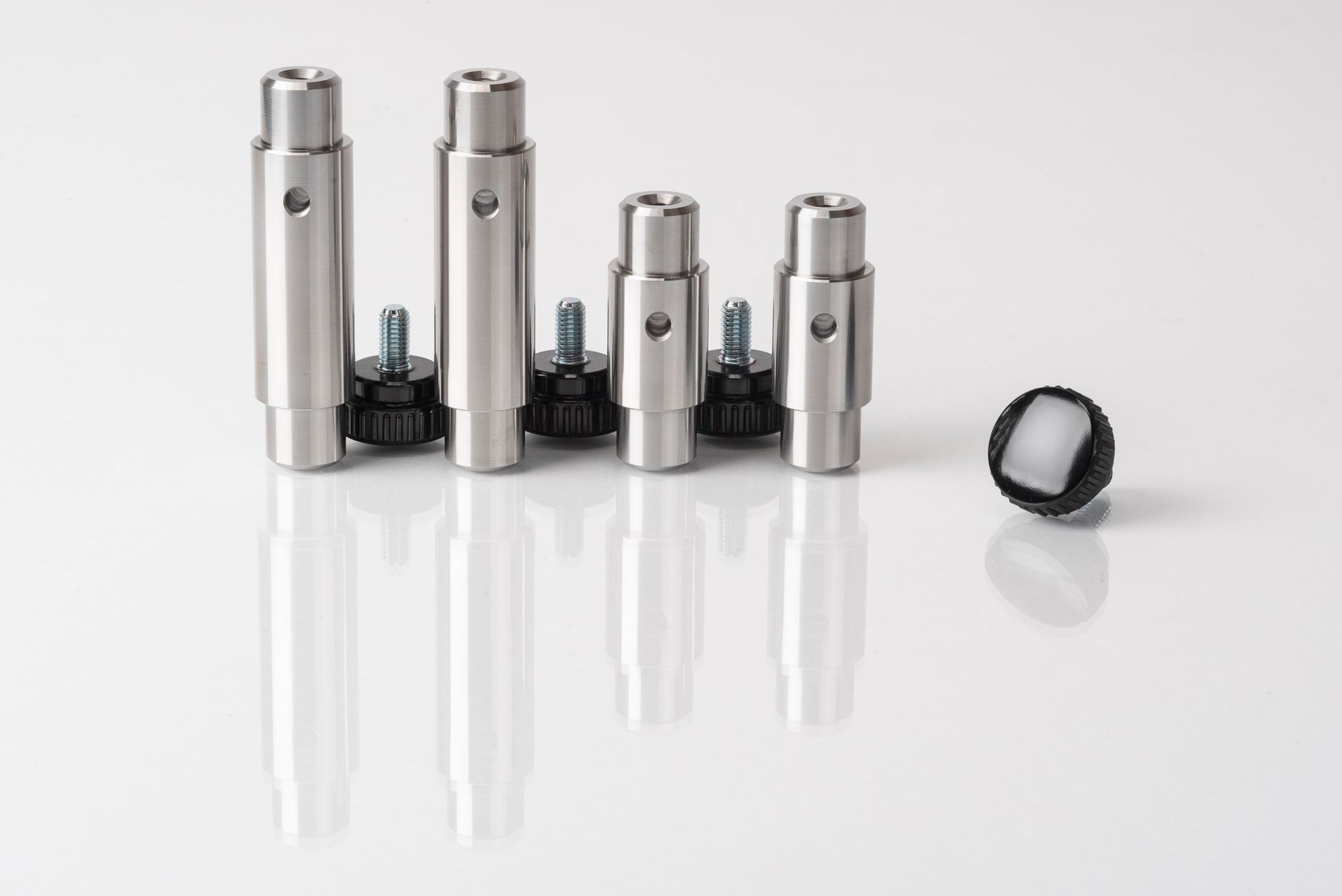

Die neuen MagCentro Bankhaken sind eine Weiterentwicklung der doppelseitigen Vario-Bench-Bankhaken (siehe oben). Wie diese sind sie ebenfalls aus magnetischem Edelstahl gefertigt  und damit kompatibel mit dem Magnetset für die Führungsschienen.  Entwicklungsziel war es, einen Bankhaken zu entwerfen der sich nicht nur mit der Vario-Bench verwenden lässt sondern auch mit anderen Multifunktionstischen bzw. Lochrasterplatten bei denen die Lochdurchmesser stärker vom 20mm Sollmaß abweichen als bei der Vario-Bench, bzw. falls sich die Lochdurchmesser durch Quellen und Schwinden verändern.

Die MagCentro Bankhaken verfügen dazu über einen monolithischen Grundkörper mit  angearbeiteter Spannhülse und Paßfläche.  Anders als bei mehrteilig aufgebauten Bankhaken können sich dadurch schon einmal keine Ungenauigkeiten ergeben.

Der Aufbau der Spannhülse ähnelt einer Spannzange (z.B. einer Oberfräse) nur, dass hier kein Fräser genau zentrisch gespannt wird sondern der Bankhaken genau zentrisch in den Bohrungen des Multifunktionstisches. Anders als Lösungen die auf das Zusammenquetschen von Gummiringen setzen, erfolgt die Durchmesseränderung des zu klemmenden Teils dabei absolut symmetrisch und kann über die Rändelmutter sehr feinfühlig eingestellt werden.  Das Spannen der Spannhülse mit der Rändelmutter hat weiterhin den Vorteil, dass sich der Bankhaken bei Bedarf festhalten läßt und sich so der in der Bohrung befindliche Teil nicht mitdrehen kann was ein Fixieren unmöglich machen würde bzw. langfristig auch zum Ausleiern der Bohrung führen würde. Bei Bankhaken bei denen das ganze Oberteil gedreht werden muß kann genau das passieren.

Der oberhalb der Platte liegende Teil des MagCdentro Bankhaken hat einen Durchmesser von 25mm mit dem Der Bankhaken genau rechtwinklig zur Plattenoberfläche aufliegt - auch das ist ein wichtiges Detail wenn mit der Führungsschiene genau gearbeitet werden soll.

Um ein sattes Anliegen der Führungsschiene an die Bankhaken zu gewährleisten, kann das separat erhältliche Magnetset verwendet werden – dieses ist kompatibel mit Führungsschienen von Festool, Makita und Triton. Die Magnete verhindern sehr wirksam ein Verrutschen der Führungsschiene erlauben aber gleichzeitig eine einhändige und werkzeugfreie Bedienung zum Fixieren und Lösen der Verbindung wie auch eine Anpassung an verschiedene Lochabstände.

Die MagCentro Bankhaken sind so entworfen, dass keine Senkbohrungen in der Lochrasterplatte nötig sind.

Selbstverständlich können die MagCentro Bankhaken auch für andere Anwendungen auf Multifunktionstischen verwendet werden – insbesondere, um kompatibles Zubehör wie die diversen Werkstückanschläge mit 25mm Bohrungen bzw. Langlöchern präzise zu positionieren. .

Wie bei den doppelseitigen Bankhaken sind wieder zwei unterschiedlich lange Bankhaken verfügbar. Dabei ist der kurze Bankhaken dafür gedacht, bei sehr dünnen aber gleichzeitig tiefen Werkstücken ausreichend Platz für ausladendere Sägemotoren zu schaffen. Reicht dieses immernoch nicht aus können die, im Magnetset enthaltenen, ebenfalls magnetischen Abstandhalter verwendet werden.

Bedienung:

MagCentro Bankhaken in gewählte Bohrung der MFT- oder Lochrasterplatte einstecken und Rändelmutter festziehen. Dabei leichten Druck nach unten ausüben. Alternativ mit einer Hand den Bankhaken festhalten und mit der anderen Hand die Rändelmutter festziehen. Zum Lösen die Rändelmutter gegen den Uhrzeigersinn drehen. Falls nötig leichten Druck auf die Rändelmutter nach unten ausüben.

Es reichen drei Bankhaken wenn an einem der Bankhaken sowohl Werkstück als auch Führungsschiene angelegt werden.  Ist dies nicht möglich oder nicht gewünscht wird ein weiterer Bankhaken benötigt (einzeln erhältlich).

Vorteile:

• Präzises Positionieren von Führungsschienen und Werkstückanschlägen genau zentrisch zu Lochdurchmessern in Multifunktionstischen und Lochrasterplatten mit 20mm Bohrungen auch bei vom Sollmaß leicht abweichenden Lochdurchmessern.
• Bankhaken richten sich genau rechtwinklig zur Plattenoberfläche aus.
• Kein Endlosdrehen bei grösseren Lochdurchmessern wie bei Bankhaken bei denen das ganze Oberteil gedreht werden muß.
• Gefertigt aus magnetischem Edelstahl, kompatibel mit Magnetset
• Kompatibel mit weiterem Vario-Bench Zubehör
• keine Kunstoffteile - für die Ewigkeit gebaut
• Präzise gefertigt in Deutschland

Technische Daten:

• Passend für 20mm Lochdurchmesser
• Nutzlängen: 70mm (lang) und 40mm (kurz)
• Durchmesser Mittelteil: 25 mm
• Material: (magnetischer) Edelstahl, Messing
• Gewicht 3-er Set: 830 Gramm
• Gebrauchsmuster-geschützt


Lieferumfang:

3-er Set: 2 lange und ein kurzer MagCentro Bankhaken in Schiebehülse verpackt

Lange und kurze Bankhaken sind ausserdem jeweils auch einzeln erhältlich

Bezug:

tbd

Beschreibung:

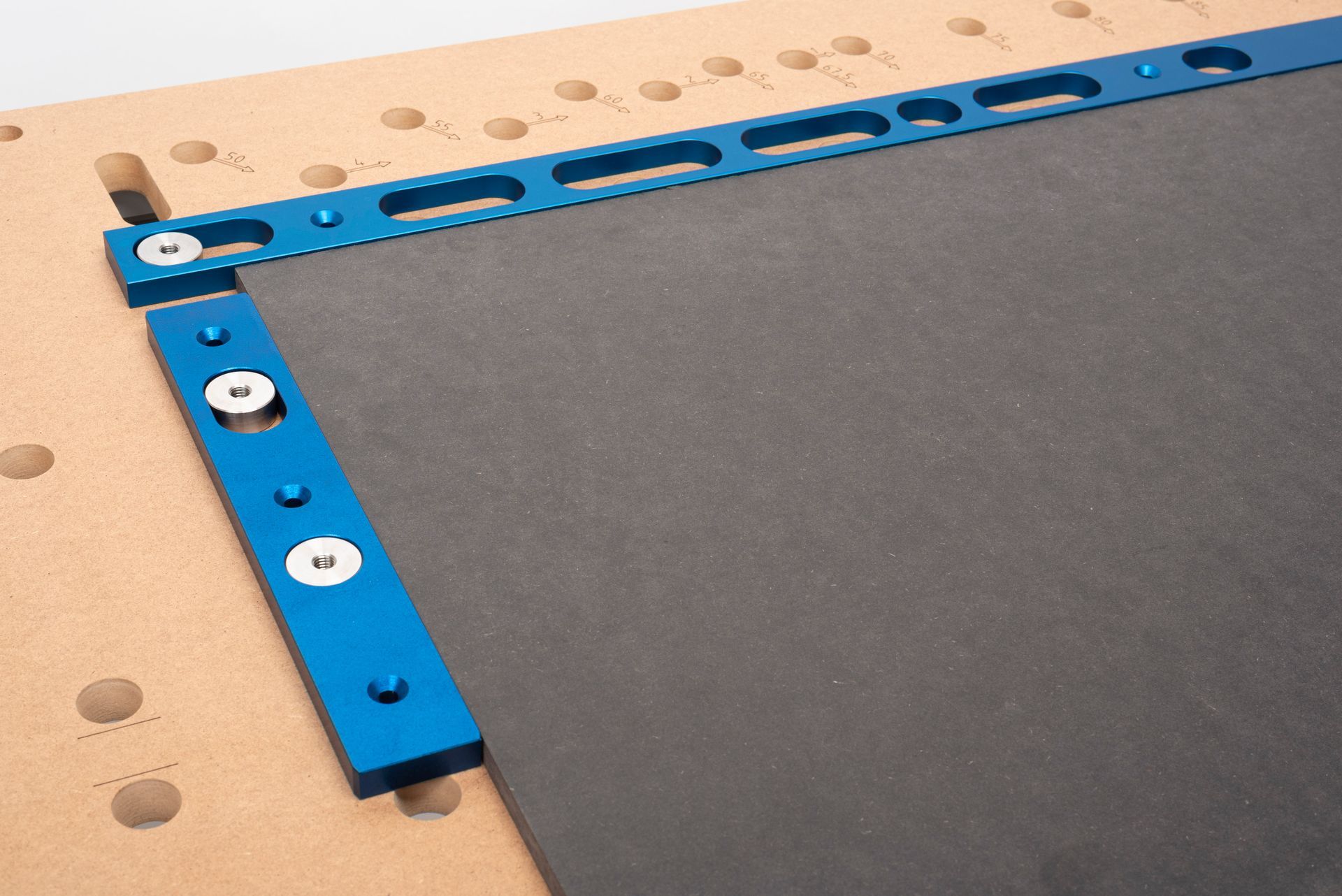

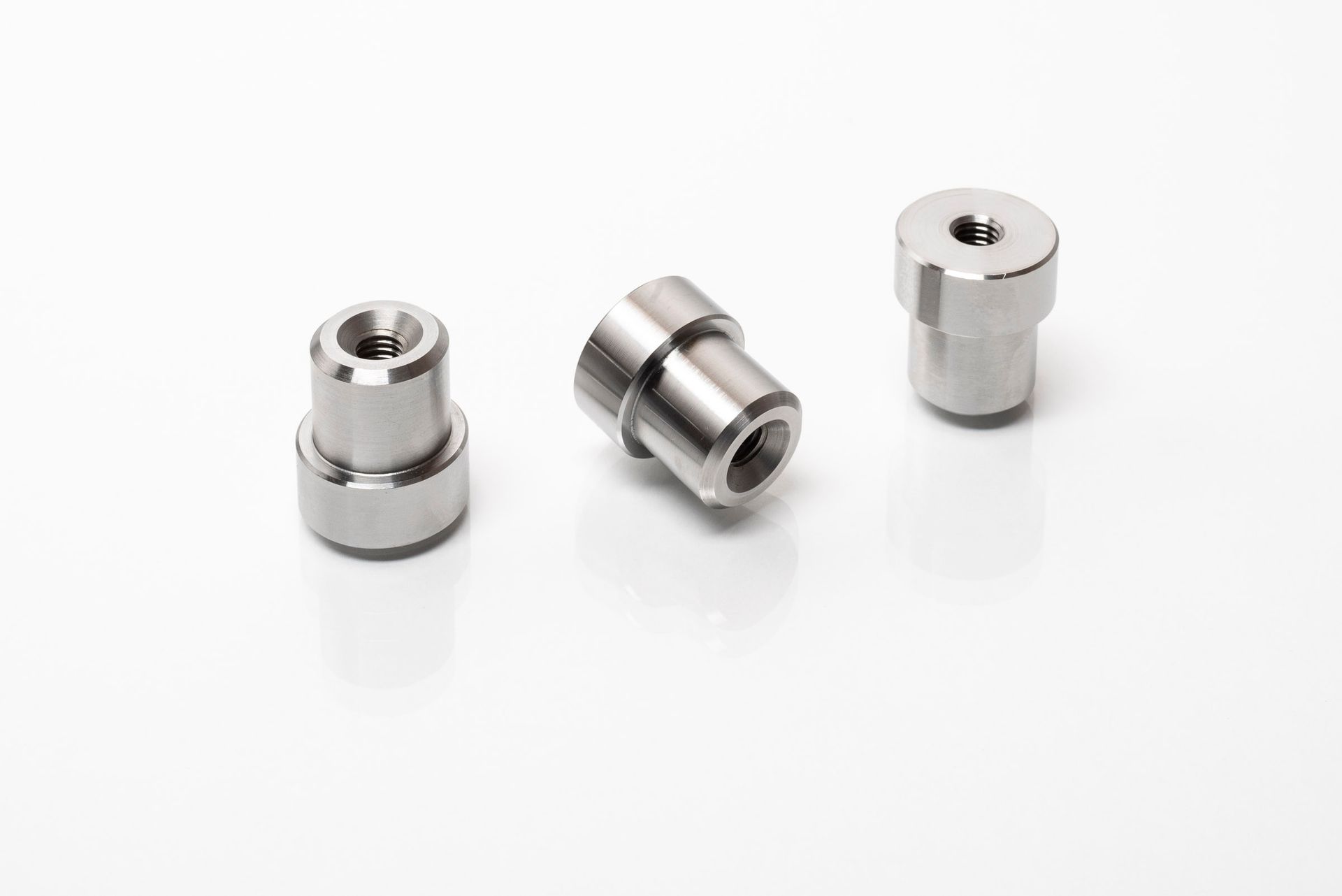

Die extra flach bauenden Bankhaken können in Verbindung mit dem Präzisionsanschlags verwendet werden oder aber als Werkstückanschlag für die flächige Bearbeitung von Werkstücken, wie z.B. dem Schleifen. Sie stossen dann nicht mit dem Werkzeug an den Bankhaken an. Der obere Teil ist 11mm hoch, so dass 12mm- Material gut verarbeitet werden kann und die Bankhaken nicht über die Oberseite der Präzisionsanschläge hinausragen. Die Bankhaken verfügen über ein durchgehendes M8-Innengewinde. So lassen sich diese von der Werktischunterseite kontern, aber auch gut aus der Platte entfernen sollten sie zu fest sitzen (oder wenn die Finger vom Holzöl rutschig sind). Es ist auch möglich das Gewinde zur Befestigung z.B. für einen selbst gebauten Anschlag zu nutzen. Nicht zuletzt kann man die Niedrigprofil- Bankhaken verwenden, um ein Werkstück auch unterhalb der Führungsschiene abzustützen (falls man keinen Präzisionsanschlag hat).

Vorteile:

• Höhe über der Tischoberfläche nur 11mm, dadurch gut als Werkstückanschlag geeignet, z.B. beim Schleifen

• Passt perfekt zu den Vario-Bench-Präzisionsanschlägen
• Gefertigt aus magnetischem Edelstahl, wodurch eine mit Magneten ausgestattete Führungsschiene auch als Anschlag verwendet werden kann, z.B. zum Anzeichnen o.ä.
• Einsetzbar auch bei anderen Multifunktionstischen oder selbst gebauten Lochrasterplatten

• Mit den drei Bankhaken des Lieferumfangs läßt sich ein rechteckiges Werkstück gut in zwei Richtungen blockieren
• durchgehendes Gewinde erlaubt die Befestigung von der Plattenunterseite UND einfache Demontage mit einer M8 Schraube von der Oberseite falls der Bankhaken zu stramm sitzen sollte
• Präzise gefertigt in Deutschland

Technische Daten:

• Gesamtlänge: 27,5 mm
• Durchmesser Grundkörper: 25 mm (exakt identisch mit den doppelseitigen Bankhaken)
• Durchmesser Aufnahme: 19,92 mm
• Durchgehendes Innengewinde M8
• Material: magnetischer Edelstahl
• Lieferumfang: 3 Stück Bankhaken in Schiebehülse

Bezug:

https://www.sautershop.de/bankhaken-niedrig-profil-o-20-mm-3-stueck-sa-vb-bdog-low

Beschreibung:

Sie bauen sich gerne selber Hilfsmittel für Ihren Multifunktionstisch ? Dann sind die MAKER-DOGs vielleicht Etwas für Sie. Diese lassen sich z.B. gut an eigenen Werkstückanschlägen etc. befestigen und erlauben dann den Anschlag flächenbündig auf der Lochrasterplatte zu befestigen. Das Gewinde der MAKER-DOGs ist durchgehend, so dass Sie Ihre Vorrichtung bei Bedarf - aureichende Schraubenlänge vorausgesetzt - auch von der Plattenunterseite kontern können. Damit läßt sich z.B. ein Abkippen eines Werkstückanschlags vermeiden.

Weiterhin verfügen die MAKER-DOGs über eingefräste Schlüsselflächen, so dass Sie diese gut festziehen und auch wieder lösen können, ohne die Oberfläche der Bolzen mit einer Zange zerkratzen zu müssen.

Die MAKER DOGS eignen sich auch, um die VAC-DOGS in der VARIO-BENCH oder anderen Multifunktionstischen zu befestigen wenn der Wunsch besteht, diese von der Tischunterseite zu kontern.

Vorteile:

• Befestigung von Anschlägen und Zubehör in Lochraster-/Multifunktionstischen mit 20mm Bohrungen
• durchgehendes Gewinde und beiliegende Rändelmuttern erlauben optionale Fixierung von der Plattenunterseite
• Eingefräste Paßflächen erlauben Festziehen und Lösen mit 17-er Gabel- oder Ringschlüssel ohne Verkratzen der Oberfläche
• Präzise gefertigt in Deutschland

Technische Daten:

• Bolzen:
• Durchmesser: 19,92mm
• Höhe: 18mm
• Paßflächen für Schlüsselweite 17
• durchgehendes M6 Gewinde
• Material: Edelstahl
• Rändelmuttern:
• Durchmesser: 24mm / 31mm
• Innengewinde: M6
• Material: Messing, Kunstoff

• Lieferumfang:
• 4x 20mm Bolzen
• 4x Rändelmutter
• 1xKleinteilebox

Bezug:

bei allen Bezugsquellen

Beschreibung:

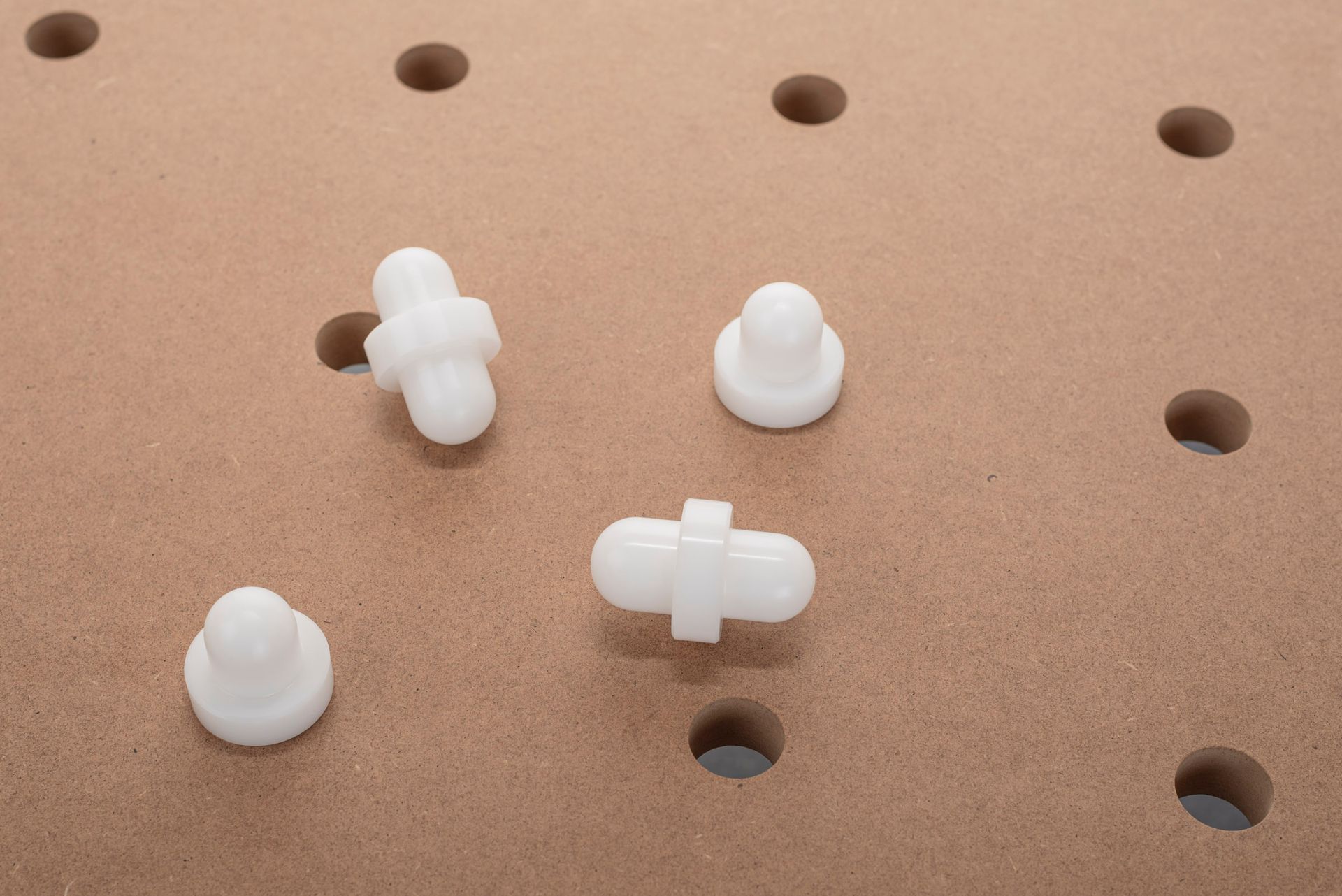

Die TWIN DOGS heißen so weil sie sowohl in 20mm als auch in 3/4 Zoll Löcher passen. Damit sind sie kompatibel zu praktisch allen auf dem Markt verfügbaren Werkbänken und Multifunktionstischen.

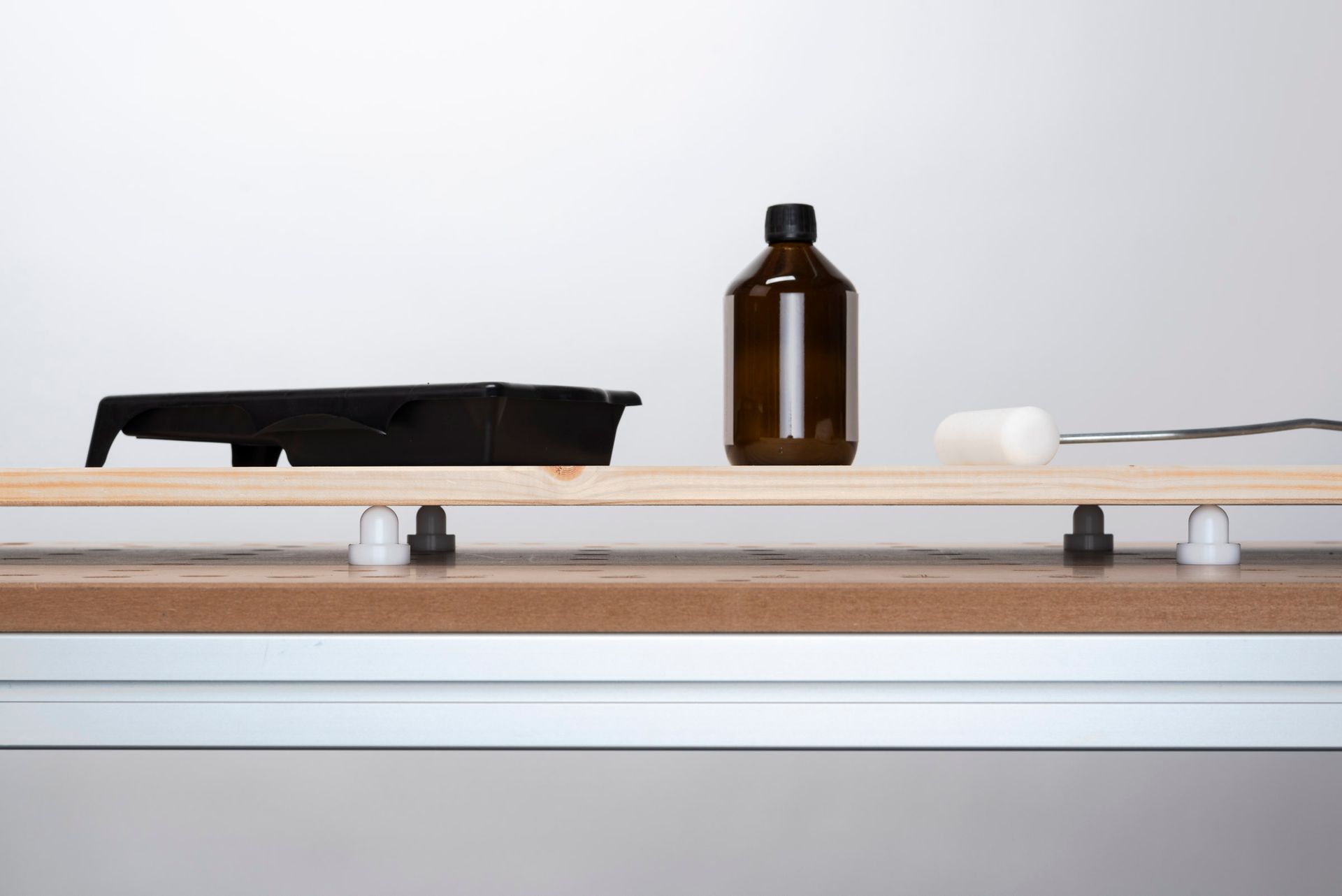

Hauptanwendungszweck ist die vertikale Abstützung von frisch oberflächenbehandelten Werkstücken insbesondere von Plattenmaterial. Bei einem grösseren Projekt hat man schnell viele Teile die Trocknen müssen und das sollte immer so passieren, dass die Werkstücke nur punktuell aufliegen, um ein Abtrocknen auch der Werkstückunterseite zu ermöglichen. Dazu sind die TWIN-DOGs auf beiden Seiten abgerundet, so dass Werkstücke nur punktuell aufliegen. Anders als bei Konkurrenzprodukten drücken sich die TWIN DOGS aber nicht ins Material und zwar auch dann nicht wenn Sie das Werkstück schleifen während es auf den TWIN DOGs aufliegt.  Ein Zerkratzen des Werkstücks ist auch bei Weichholz praktisch ausgeschlossen. Auch färben sie nicht ab - selbst dann nicht wenn sie z.B. in Hozlöl geradezu "gebadet" werden.

Die TWIN DOGs werden einfach mit dem passenden Durchmesser in die Löcher des Multifunktionstisches/der Werkbank gesteckt und dann das Werkstück auf diese aufgelegt. Anders als als bei sogenannten Bench-Cookies können sie durch die Montage in den Löchern nicht verrutschen oder über die Arbeitsfläche wandern wenn das Werkstück vibriert (z.B. weil die Oberseite einen kurzen Zwischenschliff zwischen dem Auftrag von Öl oder Farbe bekommen). Natürlich kann das Werkstück über die TWIN-DOGs rutschen - das fällt aber eher auf als wenn sich unter dem Werkstück eine Auflage  Richtung Werkbankkante verabschiedet.

Die TWIN-Dogs lassen sich aber auch zur seitlichen Abstützung von Werkstücken verwenden, die auf der Lochrasterplatte aufliegen. Das Werkstück liegt dann an dem extra gross dimensionierten Durchmesser an, so dass man bei Werkstücken mit Materialstärken grösser 10mm z.B. mit Schleifgeräten bis an die Werkstückkante arbeiten kann.

Nicht zuletzt können Sie die TWIN-Dogs auch als Adapter verwenden, um z.B.  Lochrasterplatten mit 20mm Löchern auf einer Werkbank mit 3/4 Zoll Bohrungen translationsfest zu montieren.

Die  TWIN DOGS werden aus einem Hochleistungskunstoff in Deutschland hergestellt. Sie werden präzise CNC gedreht und sind keine einfachen Spritzgussteile.

Vorteile:

• Punktuelle Auflage erlaubt gutes Abtrocknen der Werkstückunterseite

• Drückt sich auch bei Weichholz nicht ins Material
• Färbt nicht ab
• Spielarme Passung für alle Werkbänke und Multifunktionstische mit 20mm oder 3/4 Zoll Bohrungsdurchmessern

• Mit den vier Bankhaken des Lieferumfangs läßt sich ein rechteckiges Werkstück gut in zwei Richtungen blockieren
• Präzise gefertigt in Deutschland

Technische Daten:

• Gesamtlänge: 48 mm
• Durchmesser Mittelteil: 30 mm
• Höhe Mittelteil: 10mm
• Durchmesser der Enden: 1 x passend für 20mm und 1 x passend für 3/4 Zoll Löcher
• Material: POM
• Lieferumfang: 4 Stück
• Gebrauchsmuster-geschützt

Bezug:

https://www.amazon.de/dp/B0CRPRKKD5
